城市低洼地段水深報警系統

編號djp003：該系統可以實時監測低洼地段的水深情況，一旦水位超過安全值，便可及時發出警報，提醒相關部門和居民采取必要的防范措施，避免損失的擴大。此外，通過數據記錄及時分析，可以幫助城市規劃者更好地了解低洼地段水淹的頻率和程度，從而優化城市規劃，減少自然災害帶來的風險。因此，設計并實現基于單片機的城市低洼地段水深報警系統，不僅有助于提升城市防災救援能力，保障市民的生命財產安全，也有助于城市的長遠發展規劃。該畢業設計主要功能如下：

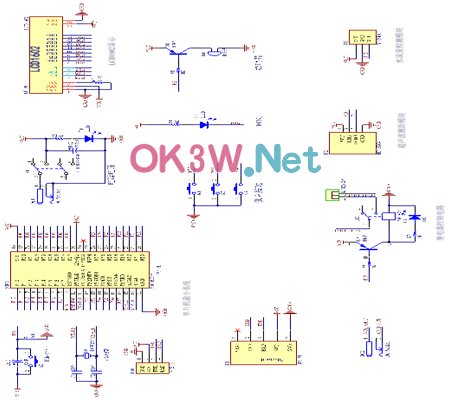

原理圖：

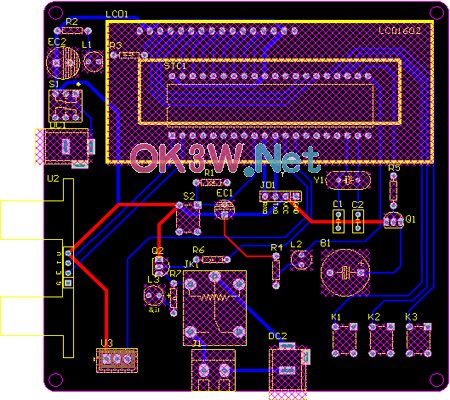

仿真圖：

C語言代碼：

實物圖

1、車輛坡度使用角度傳感器測量當前車輛角度獲取坡度。
2、車身涉水位置，應該也是用水位傳感器模擬。
3、積水深度通過水位傳感器測量。
4、可以根據坡度、積水的深度設置閾值，超過閾值報警。
主控模塊：此道路坑洼系統設計選用的主控模塊為STC89C52單片機，相比較其它單片機而言，STC89C52單片機是一種低功耗、高性能CMOS 8位微控制器，具有可編程Flash程序存儲器。
顯示模塊：本設計通過顯示屏顯示道路坑洼處水位高度值、水流量速度值以及設置的水位閾值。該顯示器主要采取點陣取字模的原理進行顯示。該顯示屏與TFT顯示屏，雖然美觀程度相對欠缺，但是生產成本相對較低，且代碼的編寫相對簡單。
超聲波模塊：本設計采用HC-SR04傳感器對液位高度進行實時監測，該測距傳感器與其他相關傳感器相比，該模塊包含超聲信號發送器和超聲信號接收器電路。
水流量檢測模塊：本設計通過水流量傳感器監測道路坑洼出的水流量，該傳感器的流量測量范圍比較大，可根據生產的需要進行體哦阿正，以滿足不同用戶、不同場所的使用需求。
藍牙模塊：本設計采用JDY-31系列藍牙芯片作為此次坑洼系統設計的無線傳輸方案，用戶通過手機藍牙調試器，可以遠程控制繼電器控制水泵的打開和關閉，并將檢測的數據傳輸?shù)绞謾C(jī)。
繼電器模塊：本設計通過繼電器對水泵進行控制，如果水位過高，繼電器閉合，啟動水泵進行抽水，從而避免水深災害的發生。按鍵模塊。
按鍵模塊：此次設計采用三個獨立按鍵進行各參數閾值的設置和界面的切換，按鍵K1的功能是切換顯示界面，可切換進入當前水位高度設置界面。
聲光報警模塊：此次設計通過聲光報警模塊實現報警提醒功能，如果水位高度過高，則進行聲光報警提醒道路交通管理bu嗎，提醒用戶進行下一步處理。
